Download Kumpulan Skema TV CHINA Yang Umum Dipasaran

 Dalam perbaikan televisi kita akan kesulitan dalam menentukan jalur-jalur kerusakan apabila tidak memiliki skema Televisi yang sedang kita kerjakan untuk itu kita perlu memiliki skema Televisi yang sedang kita kerjakan, dari sekian banyak televisi yang beredar dipasaran, televisi china lumayan mendominasi terlebih ditoko elektronika tersedia mesin china yang sudah siap pasang, biasanya mesin china ini digunakan oleh mereka yang menemukan kasus televisi yang sudah tidak bisa diperbaiki mesin nya alias sudah parah penyakitnya.

Nah untuk memudahkan dalam reparasi televisi china kita memerlukan skemanya, dibawah ini sudah saya sediakan kumpulan skema Televisi china yang umum beredar dipasaran.

Skema PSU TV China

Silakan pilih skema Televisi china yang kamu butuhkan dibawah ini.

1. SKEMA TV CHINA - TMPA8873 - TMPA8891 - SOUND 2X TDA 1L LA78040.pdf

2. SKEMA TV CHINA - TMPA8803CSN - SOUND TDA7057QA - VERTIKALAM STEREO.pdf

3. SKEMA TV CHINA - TDA11135 - SOUND TFA9842AJ - VERTIKAL 0FSCQ0765RT.pdf

4. SKEMA TV CHINA - TDA11105PS - SOUND TDA2003 - VERTIKAL R 2SD2500.pdf

5. SKEMA TV CHINA - TDA11105 - SOUND TDA2003 - VERTIKAL LA20- Modif.pdf

6. SKEMA TV CHINA - 8873 - SOUND TDA2003 - VERTIKAL LA78040.pdf

Dan masih terus diupdate...

Download Skema TV Sharp STR W6553 IXC080WJ format PDF & JPEG

 Untuk saya dalam setiap reparasi Televisi sangat memerlukan skemanya, ini untuk memudahkan kita dalam pencarian kerusakan, melihat tujuan jalur-jalurnya, serta dengan mudah menemukan nilai komponen jika memang komponen tersebut sudah tidak terbaca lagi baik akibat luntur tulisannya maupun akibat gosong. Nah sebagai contoh ketika saya dapat call job reparasi Televisi sharp yang terkenal dengan banyaknya jalur-jalur proteksi maka saya membutuhkan skemanya untuk mencari jalur-jalur proteksi tersebut, dengan adanya skema pencarian kerusakanpun lebih cepat ditemukan dan tentunya mempermudah pekerjaan.

Dibawah ini saya sediakan skema Televisi sharp yang memakai ic program IXC080WJ yang pernah saya kerjakan, saya menyediakan skema Televisi sharp berformat PDF maupun jpeg yang bertujuan agar lebih fleksibel saja.

Preview skema tv sharp

Tidak perlu berlama-lama, silakan langsung saja Download Skema TV Sharp STR W6553 IXC080WJ format PDF pada tautan PDF ini atau pada tautan JPEG ini.

Update!

DOWNLOAD Skema TV Sharp 14A-25MS STRW6753-IXB226M61260

Semoga bermanfaat!

Panduan Singkat Cara Cepat Menangani Masalah Bagian Vertikal Pada Televisi CRT

Dikutip dari sebuah grup Facebook yang didirikan oleh ahli dalam bidang pertelevisian yaitu Bapak Sumarsono Budiharjo, kita harus selalu ingat dasar - dasar dalam menangani masalah pada bagian vertikal, terlebih jika memakai ic vertikal semacam LA78040, TDA8172, STV9302 atau AN5521. Jika diperhatikan ternyata banyak teknisi yang telah melakukan berbagai macam analisa dan pergantian komponen namun hasilnya masih aja bermasalah dan pekerjaan pun terasa sia-sia, buang-buang waktu dan tenaga hanya untuk melepas pasang komponen contohnya mengganti elko-elko, mengganti dioda pump-up, mengganti ic vertikal dan lain sebagainya.

Untuk elko sebenarnya bisa dicek menggunakan ESR Meter, baik ESR meter analog maupun ESR digital keduanya sama baiknya namun untuk ESR analog biasanya bisa mengecek nilai ESR elko langsung yang masih terpasang di PCB tanpa harus repot - repot melepasnya lebih praktis dan cepat sedangkan untuk ESR meter digital selain bisa menampilkan nilai ESR, dia juga mampu sekaligus menampilkan nilai kapasitasnya.

Untuk ic vertikal bisa dicek memakai ohm meter analog pada posisi skala X1 tentunya saat pesawat televisi tidak dihidupkan, probe avo dibolak-balik seperti saat mengecek dioda, lihat jarumnya menyimpang dibalik tidak menyimpang saat probe diletakkan antara pin 5 dan pin 4 serta antara pin 5 dan pin 6, cara ini dipercaya terjamin keakuratannya hingga 95%.

Pengecekan pada kaki ic vertikal

Untuk dioda pump-up bisa dicek pada saat kondisi televisi menyala, tegangan pada pin 6 harus sama dengan tegangan pada pin 2 (selisih sedikit kurang dari 1 volt tidak apa-apa) akan tetapi jika selisihnya lebih dari 2 volt maka boleh dibilang bahwa dioda sudah rusak.

Rumus yang harus diingat adalah:

1. Tegangan pada pin 1 sama dengan tegang pada pin 7, jikalau tidak sama maka tegangan keluaran tidak sesuai yang mengakibatkan tampilan satu garis pada layar atau menyempit atau layar blank pelangi atau juga tidak beraturan, Solusinya lacak masalahnya dengan cara mengukur komponen-komponen seperti resistor - resistor yang berhubungan dengan pin 1 atau pin 7.

2. Sirkuit vertikal yang menerapkan sistem single supply 24 volt, memaki elko kopel ke GND 1000uF atau 2200uF, normalnya tegangan keluaran pada pin 5 sama dengan setengah tegangan vcc, jikalau tidak normal kembali ke nomor 1.

3. Sirkuit vertikal yang menerapkan sistem split power supply simetris (- GND +), tanpa elko kopel 1000uF, normalnya tegangan keluaran pada pin 5 adalah Nol (bisa lebih ataupun kurang sedikit saja) jikalau tidak normal kembali ke nomor 1.

Jika IC chroma menggunakan ic buatan Jepang seperti LA, LV (Sanyo) atau TA, TMPA (Toshiba) tegangan pada pin 1 atau pin 7 adalah sekitar 2.5V sampai 3V.

Pin 1 dapat tegangan dari dua arah, dari ic chroma dan dari sirkuit umpan balik resistor-resistor defleksi yoke.

Pin 7 dapat tegangan dari sirkuit pembagi tegangan resistor dari VCC.

Namun jika ic chroma menggunakan ic buatan Philips TDA maka tegangan pada pin 1 atau pin 7 adalah sekitar 0.7V, kedua tegangannya berasal dari ic chroma.

Itulah panduan singkat cara cepat menangani masalah pada bagian vertikal televisi CRT. semoga bermanfaat!

Download Skema TV Polytron HBT-01-05G dan Penjelasannya

 Dalam setiap kegiatan reparasi Televisi khususnya televisi polytron untuk penanganan yang lebih cepat saya selalu perpedoman kepada skema tv polytron itu sendiri meskipun berbeda modelnya akan tetapi skema, nama dan nilai komponennya hampir sama maka dari itu setiap call job reparasi Televisi terutama televisi polytron saya selalu membawa skemanya di smartphone yang saya bawa.

Dalam artikel ini saya akan bagikan skema televisi polytron khususnya yang memakai ic HBT-01-05G namun begitu seperti yang saya sebutkan diawal hampir setiap model televisi polytron bisa dipastikan hampir sama semua, perbedaannya paling hanya sedikit.

Sebelum saya tampilkan link untuk Download lengkap berbentuk pdf dibawah ini saya akan tampilkan skema berbentuk gambar yang sudah dipisahkan mulai dari gambar skema power supply, defleksi, mikrokontroller dan lainnya.

Bagian Power Supply TV Polytron

Bagian Microcontroller HBT-01-05G

Bagian Defleksi Vertikal & Horizontal

Bagian Matriks RGB CRT

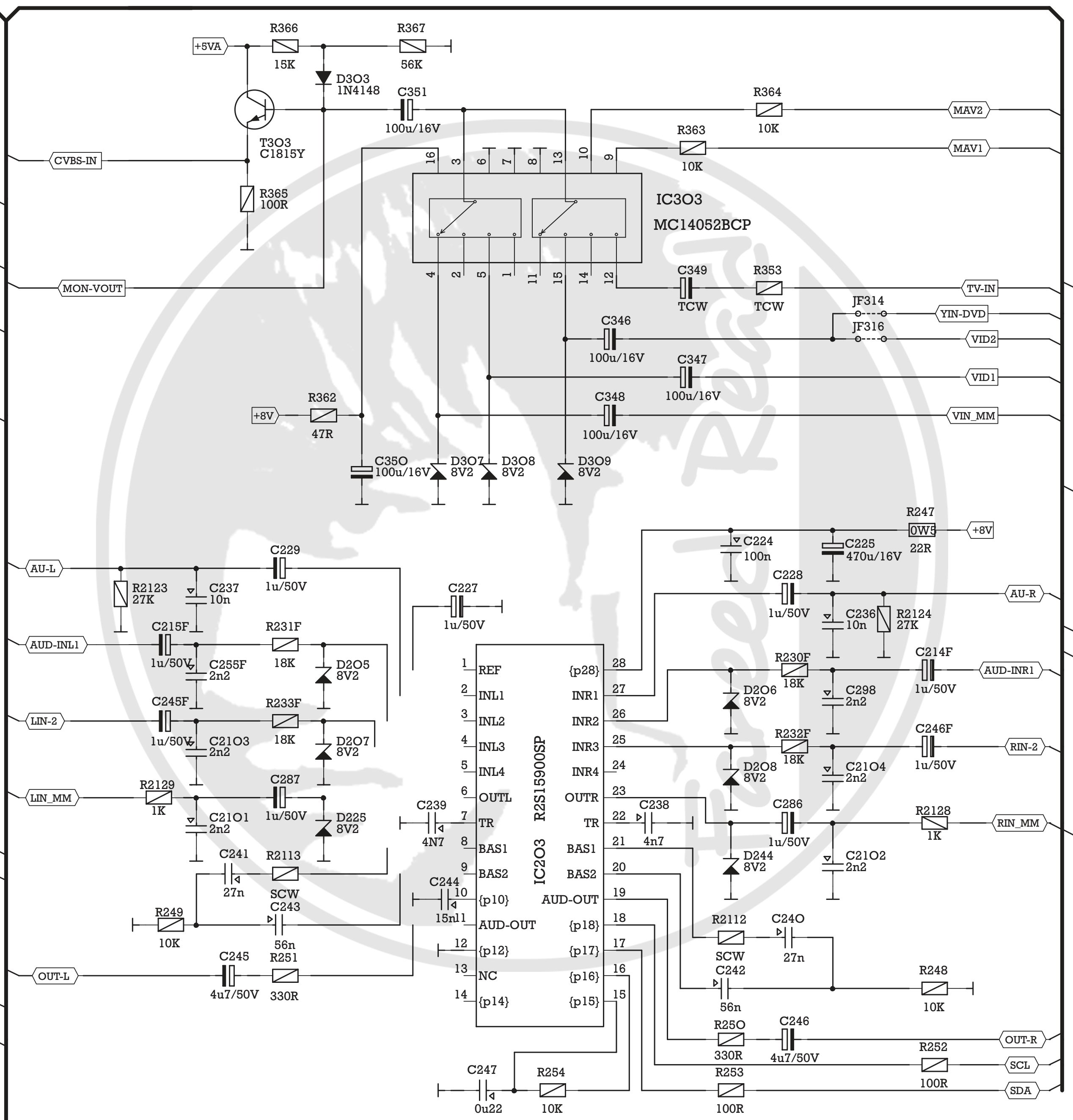

Bagian Selektor Input Audio Video

Bagian Audio dan sistem Muting

Nah itulah skema televisi polytron yang sudah saya pisah menurut blok perbagiannya agar tidak terlalu pusing saat memperbaiki bagian perbagiannya. Untuk skema lengkapnya dalam bentuk PDF bisa di download dibawah ini.

Download PDF Skema TV Polytron HBT-01-05G

Cara mengatasi TV China Votre Gambar Melipat Bagian Bawah

 Televisi Merek Votre bermesin tv china ketika dinyalakan gambar pada bagian bawah melipat dan menyisakan hitam bagian bawahnya (lihat gambar dibawah) tentunya ini merupakan kerusakan pada bagian vertikal, tetapi meski demikian langkah mengganti ic vertikal dan tentunya mengganti elko sekitaran vertikal juga yang sudah dilakukan belum membuahkan hasil, tv pun masih dengan kondisi seperti itu.

Kondisi TV Votre saat tampil kerusakan

Berdasarkan pengukuran, keluaran dari ic vertikal sebesar 5 volt yang seharusnya 0 volt ini menandakan adanya kelainan pada bagian sirkuit vertikal. Setelah pencarian kerusakan didapatkan ada resistor yang menuju pin 7 ic vertikal yang nilainya melar dari 6K8 menjadi 12K. Setelah penggantian resistor tersebut kini tv pun tampil normal.

Kondisi TV Votre setelah diperbaiki

Sumber : Muhammad Riky

Cara Mengatasi TV Sharp Slim Susah Start

 Televisi sharp slim menggunakan IC TDA12110 dengan kerusakan start langsung protek, setelah dicek dan diganti ic vertikal 78141 baru bisa menyala, namun kendala datang saat dicoba dimatikan lewat remot ketika dihidupkan kembali ternyata masih gagal start, terdengar bunyi dari Flyback seperti mau nyala tapi terpatah patah lalu kembali protek.

TV sharp saat dibongkar

Ketika dicoba cabut steker sebentar lalu dicolokkan lagi bisa nyala normal tapi ketika dimatikan lalu dihidupkan lagi melalui remot gagal start lagi.

Komponen yang sudah coba diganti antara lain ic vertikal dan juga elko sekitarnya, elko b+, ic STR tentunya beserta elko pendukungnya namun ternyata masih saja gagal tiada perubahan akhirnya dikembalikan ke aslinya.

Hasil dari pengecekan tegangan B+ terukur 124.7 volt, tegangan video 179.8 volt dan tegangan vertikal terukur -16.4 volt dan +17.5 volt.

Setelah pengecekan disana sini ternyata penyebabnya ada pada ic regulator 7805 meskipun saat dicek tegangan keluarannya normal 5 volt.

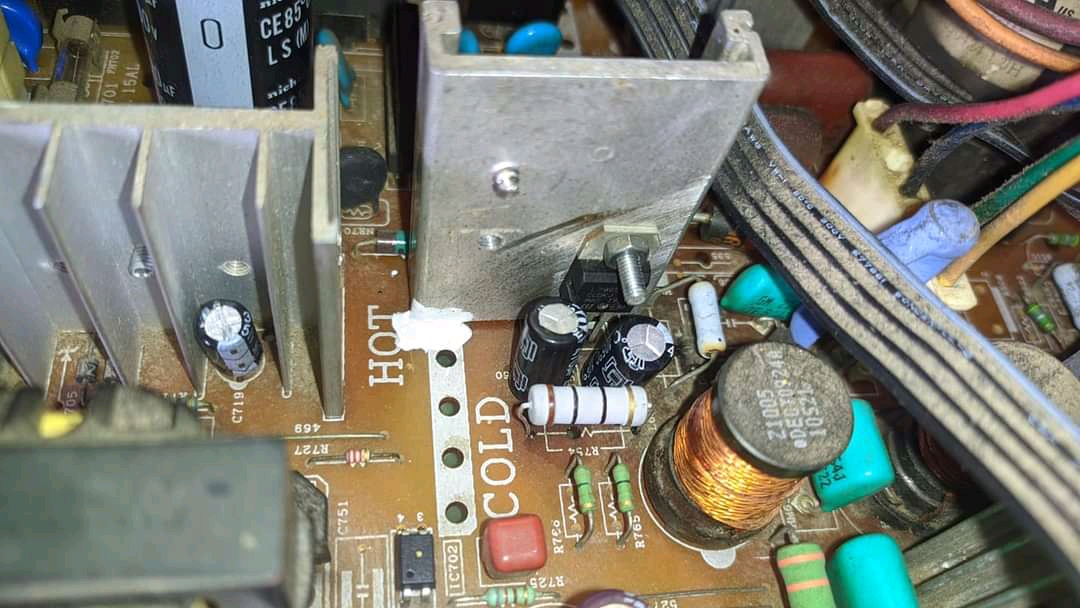

Letak kerusakan Regulator 7805

Sumber : Muhammad Irfan Widyanto

Di lain waktu dengan kasus yang sama televisi Sharp Alexander slim 21" menggunakan ic tunggal smd TDA12156h/n2/3 dengan gejala susah start dan harus menunggu hingga 2 jam untuk bisa menyala normal, akhirnya setelah penggantian regulator 7805 televisi pun langsung menyala normal.

Sumber : Sriyanto

Baca juga : Cara Mengatasi TV Sharp Protek atau Gagal Start

Cara Mengatasi TV Polytron Slim Susah Menyala

 Masalah kali ini adalah Televisi Polytron Slim 21" dengan kondisi saat dihidupkan pada saat televisi masih dingin harus menunggu sekitar 5 menitan untuk bisa start hidup normal, nah umumnya kondisi seperti ini terjadi pada televisi polytron keluaran lama dimana letak masalahnya ada pada elko power supply travo driver horizontal yang sudah berkurang kapasitas nya namun berbeda dengan permasalahan pada televisi polytron Slim ini.

Mesin TV polytron slim

Hasil pengukuran pada pin gate power mosfet didapatkan tegangan 2.4 volt saat televisi masih dingin dan berangsur naik, setelah beberapa menit baru nyampe 4 volt baru televisi pun bisa menyala normal.

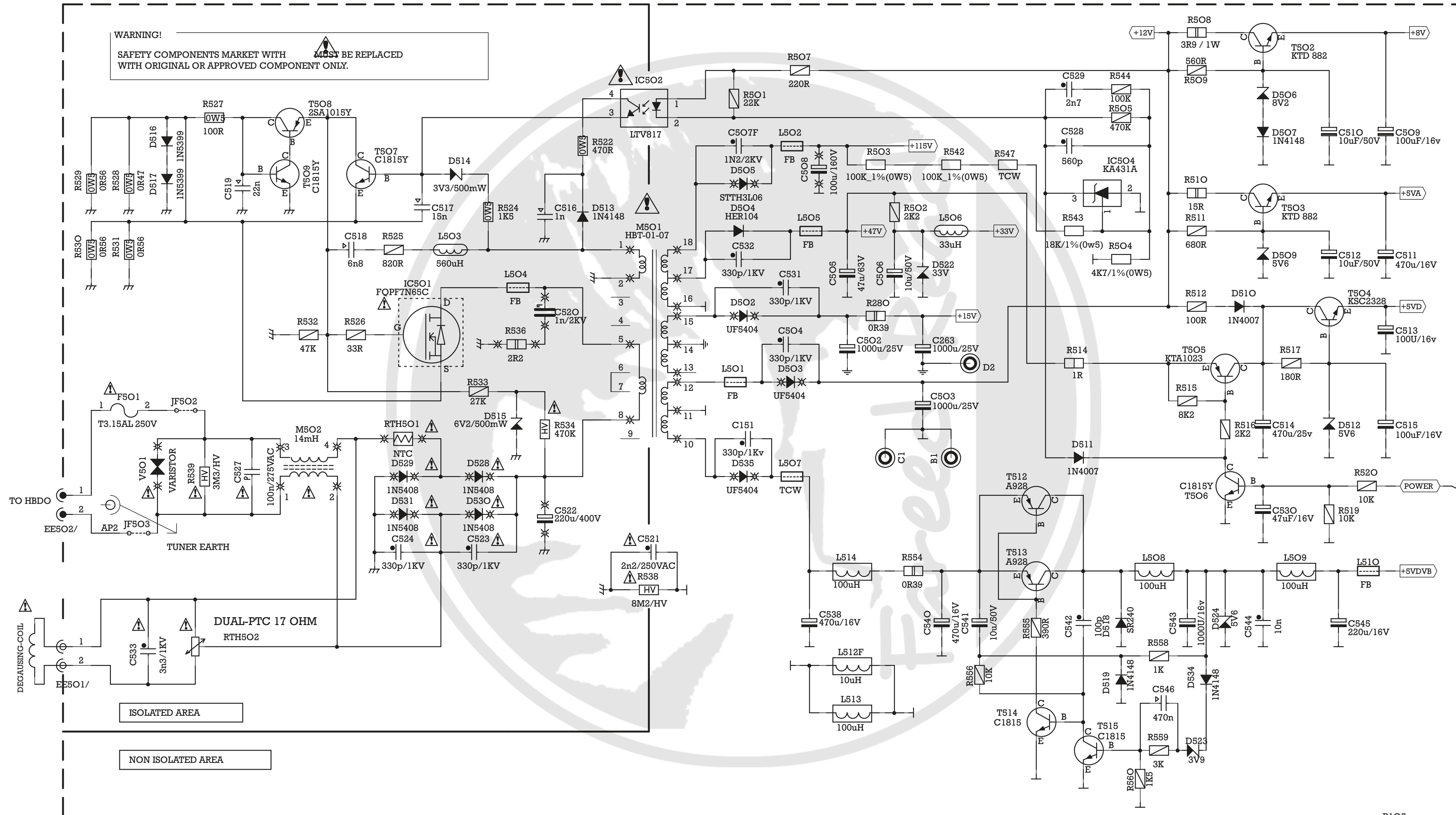

Skema PSU TV Polytron

Kalau dilihat dari skemanya untuk saat televisi baru dihidupkan terdapat jalur starting melalui resistor R534, D515, R533 dan R526 menuju gate power mosfet, setelah pengecekan jalur tersebut didapatkan nilai dari R534 dan D515 melar, setelah diganti kini televisi pun kembali normal.

TV polytron kembali normal

Untuk mempermudah dalam pekerjaan reparasi Televisi tentunya kita membutuhkan skemanya, jika kamu belum mempunyai skema TV Polytron silakan download pada halaman ini.

Sumber : Horrasi Djokam

Solusi Mengatasi TV Tabung Samsung Layar Gelap tapi Flyback hidup

 Televisi Samsung C821B500HL kendala nya flyback hidup normal namun tidak tampil gambar maupun suara, ketika vr screen dinaikkan televisi langsung hidup namun tampilan layar tentunya over contrast hingga garis blanking terlihat, coba turunkan vr screen tampilan layar pun normal seperti biasanya namun masalahnya adalah ketika power di off kan televisi pun kembali ke masalah sebelumnya yaitu layar gelap harus menaikkan vr screen baru televisi bisa menyala, saat dimatikan lalu dihidupkan lagi tanpa menurunkan vr screen maka televisi bisa langsung hidup namun dengan kondisi pastinya layar terlalu over contrast disertai garis garis blanking.

Raster terang disertai garis blanking

Untuk menangani masalah ini langkah yang telah ditempuh adalah dengan mengganti Flyback, elko dibagian regulator termasuk elko b+ dan tentunya elko sekitaran flyback serta elko 180V matrix RGB karena semua itu berkaitan dengan tampilan layar namun langkah langkah tersebut tidak membuahkan hasil, televisi masih tetap seperti sebelumnya.

Akhirnya langkah yang mampu berhasil mengatasi masalah diatas sesuai saran sesama teknisi adalah dengan cara membuat tegangan terpisah untuk tegangan heater, dengan cara ini kini televisi pun kembali normal.

TV kembali normal

Sumber : Meikashiki Fukatochimo Al Bluesy

Cara Memperbaiki TV Tabung Layar Gelap Suara Normal

 Dapat garapan call job reparasi Televisi tabung yang kata pemilik nya layar gelap tapi suaranya normal ya sudah saya cek aja kerumah nya dan saya suruh nyalain biar tahu seperti apa dan setelah pemilik tv menyalakan tv nya benar saja layar gelap tapi suara normal, saya coba pencet tombol tombol yang ada dilayar tidak ada perubahan, tidak muncul osd. Saya memvonis bahwa ini mungkin tegangan screen drop akibat kapasitor nya short biasanya tapi itu hanya perkiraan saja.

Saya mulai membuka seluruh baut pada bagian belakang tv dan membukanya, setelah penutup belakang terbuka saya langsung mencoba menghidupkan tv ini, langkah pertama yang saya lakukan adalah memutar vr screen pada body flyback dan melihat layar tv, biasanya kalau vr screen diputar akan ada perubahan pada layar tv menjadi agak terang disertai blanking namun yang terjadi sekarang layar tetap gelap, yaudah saya cek dulu tegangan screen nya siapa tau seperti dugaan saya diawal bahwa tegang screen nya drop akibat kapasitor nya setengah short, untuk diketahui bahwa tegang screen normalnya bekisar antara 100 volt sampai dengan 500 volt tergantung dari pengaturan vr screen tadi dan ternyata tegangan screen disini normal sekitar 400 volt.

Setelah pemeriksaan tegangan screen kini berlanjut kepada tegangan heater karena biasanya layar tv tabung yang gelap bergantung pada tegangan screen dan tegangan heater. Tegangan heater umumnya mungkin bekisar antara 5 volt hingga 12 volt ac frekuensi tinggi jadi tegangan ini tidak bisa diukur dengan avo digital frekuensi rendah, saya biasanya mengecek nya dengan lampu sein motor dan nyala nya tidak begitu terang mungkin sekitar 7 volt-an.

Oke pemeriksaan heater saya lakukan dengan lampu sein tadi dan hasilnya tidak menyala, huh mungkin ternyata inilah penyebab tv ini layar nya gelap dan memang saya perhatikan didalam moncong tabung juga tidak terlihat menyala seperti tv pada umumnya.

Wah tv ini penyakitnya ada pada pin heater flyback yang mungkin sudah short atau putus sehingga tidak mengeluarkan tegangan. Mengingat merek tv ini kurang familiar yaitu tv merek Hitachi jadi penggantian part flyback akan susah menemukan dengan part yang sama maka saya mempunyai ide yaitu dengan membuat lilitan pada batang ferrit Flyback sesuai kebutuhan tegangan heater.

Seperti inilah contoh yang saya lakukan

Untuk membuat tegangan heater harus hati-hati jangan sampai terlalu tinggi karena bisa membuat filament heater putus, coba dulu mulai dari satu lilitan lalu lihat layar tv apakah sudah cukup terang jika kurang terang bisa ditambah lilitan nya, untuk kasus ini saya butuh empat lilitan hingga layar tv terlihat terang sempurna, tidak redup dan juga tidak terlalu terang. Setelah membuat lilitan untuk tegangan heater selesai maka tv pun sekarang hidup kembali.



Tv Hitachi layar gelap suara normal

Cara Memperbaiki TV China Gambar Bergoyang Ditengah

 Dapat garapan tv china katanya gambar nya goyang goyang tapi suaranya bagus, yaudah saya langsung ke lokasi biar tahu apa yang disampaikan pemilik tv itu dan seperti apa, Sesampainya dirumah pemilik tv yang katanya gambar nya bergoyang saya suruh hidupin dulu tv nya agar tahu dan sedikit bisa menyimpulkan sebelum tv di bongkar dan ternyata gambar nya mirip seperti gambar dibawah ini (gambar contoh sebab saat memperbaiki tidak sempat memfoto) namun ada gambar nya yang terdistorsi.

Cacat vertikal

Wah sebelum dibuka saya mengira bahwa penyakit seperti ini ada dibagian bagian vertikal terutama adanya kawat putus pada bagian yoke itu biasanya yah. Wah meski demikian saya coba bongkar aja untuk memastikan. Setelah tv terbuka saya amati mesin tv china ini, amati baik baik terutama untuk elko elko power supply dan benar saja elko bagian Supply vertikal yang nilainya 470uF 35V terlihat sedikit mengembung, langsung saja panasi solder untuk mengangkat dan mengganti elko tersebut dan berharap tidak ada lagi bagian kerusakan pada bagian vertikal. Sebab jika rusak elko untuk power supply vertikal maka tegangan untuk vertikal akan kotor dan sedikit drop biasanya, jadi jikalau elko rusak maka tegangan yang kotor tadi akan mengganggu jalannya proses scanning untuk bagian vertical.

Elko bagian supply vertikal sudah saya ganti dan saya coba dulu nyalakan tv nya berharap seperti tadi tidak ada kerusakan pada komponen lain, setelah tv menyala ternyata hasilnya seperti dugaan, tv pun menyala dengan baik jadi kesimpulannya penyakit yang seperti itu terletak pada elko filter power supply vertikal.

Cara Memperbaiki TV Sharp Wonder Mati Total dan Solusi Mengatasi Protect

 Pada suatu hari ada tetangga yang minta diperbaiki tv nya yang mati total, tv tersebut sebelumnya kurang lebih 3 tahunan yang lalu pernah saya perbaiki juga dengan mengganti Flyback nya, wah saya kira mungkin ini flyback nya lagi yang kena toh udah lebih dari 3 tahunan, yah lumayan awet juga. Singkat cerita saya bergegas kerumah nya dengan keyakinan bahwa Flyback nya yang rusak.

Sesampainya dirumah pemilik tv saya coba tes dulu dihidupkan dan ternyata mati protek ditandai lampu led merah menyala saat ditekan tombol ch+ led nya sempat mati lalu menyala kembali dan itu tandanya protek, sambil degdegan karena tv sharp banyak sekali sensor titik protek nya lalu saya coba bongkar tv sharp wonder tersebut dan dilihat kondisi semua fisik komponen nya sambil dibersihkan dengan kuas.

Saya balikan mesin tv nya untuk diperiksa semua tegangannya terutama tegangan utama menuju Flyback yang memang sejak awal memvonis Flyback saya coba tempel kan probe avo meter ke kaki elko dan coba colokan ke listrik hasilnya tegangan b+ muncul normal sebelum akhirnya protek kembali dan kesimpulannya flyback saya anggap masih baik ditandai tegangan keluaran dari Flyback ke vertikal ada.

Nah sekarang konsentrasi ke berbagai titik protek dari tv sharp wonder ini yang katanya tv ini si raja protek. Sebelum pemeriksaan terlebih dahulu saya cek skemanya agar lebih mudah dalam menemukan jalur jalur nya dan saya rangkum berbagai sumber titik proteknya supaya lebih mudah dalam menganalisisnya.

Titik proteksi tv sharp

Setelah dirangkum seperti gambar di atas maka mulailah saya cek setiap titik proteksi nya dan didapatkan tegangan video matriks RGB 185V hanya terukur sekitar 110V artinya masalahnya terletak pada tegangan video ini yang rendah atau drop hingga menyebabkan tv langsung protek. Tegangan 185V drop disebabkan elko yang kapasitas nya sudah menurun, elko yang dimaksud silakan perhatikan skema dibawah ini.

Elko tegangan video 185V

Elko tersebut saya lepas untuk diukur kapasitas nya dan benar saja nilainya tinggal hitungan picoFarad saja yang asalnya bernilai 33uF, langsung saya ganti elko tersebut dan Nyalakan tv sharp nya sambil mengukur tegangan video yang tadinya hanya terukur 110V kini telah kembali menjadi 185V dan tv pun hidup normal.

Cara Mengatasi Layar TV Tabung Polytron Mbolor Berbayang

 Hari ini saya lagi ke bengkel untuk memperbaiki tuas rem depan motor matic saya yang macet namun disana bertemu dengan orang yang ingin televisi dirumah nya diperbaiki, menurut informasi pemilik nya itu bekas servisan tuser lain waktu masih hidup suaranya kemerosok dan saat ini kondisi nya mati. Setelah selesai dari bengkel motor saya langsung ke TKP dan ternyata tv nya adalah tv polytron semok dan saat saya suruh yang punya rumah untuk mencoba tv nya ya benar saja tv nya tidak menyala sama sekali, saya tanya penyebab nya apakah saat tv hidup atau pas mau dinyalakan, jawabannya saat mau dinyalakan tv pun tidak hidup.

Langsung saja saya buka kesing tv nya karena saya sudah yakin bahwa ini penyebab masalahnya ada di power supply, setelah terbuka saya perhatikan secara fisik ternyata memang iya ada sekering yang gosong, kemudian saya langsung periksa mosfet dengan avo meter dan ternyata memang short. Sebelum mengganti nya saya pasang dulu lampu pijar 70 watt seri lalu pasang avo di tegangan sekunder 115v ini untuk memastikan apakah nantinya power supply masih baik atau ada penyebab lain setelah diberikan tegangan listrik. Setelah persiapan selesai mulai lah mengganti mosfet dengan kode FS7UM lalu colokan steker ke listrik hasilnya lampu pijar menyala namun tegang keluaran yang di avo meter keluar sekitar setengah nya itu menandakan bahwa memang power supply nya hanya bermasalah pada mosfet saja tidak dengan komponen lainnya.

Setelah itu lampu pijar kini saya lepaskan dan langsung dikasih tegangan listrik secara langsung hasilnya ternyata tv pun hidup dan keluar logo polytron namun ternyata masalahnya mungcul gambar nya agak terang, ketika vr screen dikurangi sampai mentok kecerahan pas namun tulisan mbolor seperti gambar berikut ini.

layar tv tabung polytron mbolor

Nah itu tidak normal dan penyakit seperti itu biasanya adalah kondisi crt yang sudah lemah terlebih ini televisi sudah cukup tua atau tegangan rgb turun, ah saya cek dulu tegangan rgb dan ternyata memang cuma 116v dari asalnya 180v nah coba saya cek elko rgb tersebut yang kapasitas nya 10u dan setelah diperiksa ternyata sudah tidak ada kapasitas nya.

Cek kapasitas elko menggunakan Transistor Tester

Setelah pergantian elko tersebut akhirnya tegangan pun normal 180v dan layar tv pun gelap karena sebelumnya vr screen saya putar sampai habis, setelah vr disesuaikan akhirnya layar tv pun normal tidak mbolor lagi, tinggal saya cek suara yang katanya kemerosok dan lagi lagi ternyata volume nya kegedean di set di 76 yang biasanya hanya 20.

Sekarang tv pun sudah normal kembali.

Untuk mempermudah dalam pekerjaan reparasi Televisi tentunya kita membutuhkan skemanya, jika kamu belum mempunyai skema TV Polytron silakan download pada halaman ini.
