Cara Memperbaiki TV Polytron B+ Over Layar Blank Putih Polos Sedikit Menyempit

 Pengalaman perbaikan televisi pada kali ini adalah perbaikan Televisi Polytron dengan kondisi layar blank putih disertai bagian pinggir agak menyempit sekitar 2 cm dan sedikit agak miring, suara pun tidak ada, menurut informasi pemilik televisi saat dinyalakan tiba-tiba terdengar suara ledakan dari dalam televisi yang disertai keluarnya asap, pemilik televisi pun menambahkan informasi bahwa sebelumnya memang ada petir jadi kemungkinan terkena sambaran petir pada jalur listriknya.

Mendapatkan informasi tersebut saya sedikit ada penerangan untuk bisa menerawang kerusakan secara umum akibat dari terkena petir sebelum eksekusi televisi ini dilakukan.

Kerusakan televisi bagian regulator

Seperti biasanya sebelum melakukan pemeriksaan terlebih dahulu mengecek secara fisik komponen yang ada dan terlihat elko dengan kode C514 dalam keadaan pecah kemudian Resistor dengan kode R515 dan R517 terlihat gosong, akibatnya tegangan 5VD untuk Supply ic utama HBT-01-05G saat standby maupun sesudah start tidak muncul itu mengapa tampilan pada layar menjadi polos tidak tampil gambar meskipun layar terbuka.

 Nah saya akan mencari penyebab ketiga komponen tersebut rusak dengan cara mengukur dahulu tegangan b+ dan tegangan keluaran lainnya dari output power supply yang menyebabkan komponen-komponen tadi gosong.

Penyebab kerusakan dan dampaknya

Setelah dilakukan pengukuran pada  keluaran b+ didapat tegangan b+ terukur 160V, wow bahaya ini karena seharusnya tegangan b+ pada tv polytron umumnya sekitar 115V, pantas saja komponen pada jalur standby menjadi gosong sebab mengalami kenaikan yang cukup signifikan yang berakibat komponen mengalami kerusakan sampai gosong. Karena penyakit televisi ini sudah diketahui yaitu tegangan keluaran menjadi over artinya jalur regulasi mendapat masalah, fokus saya kepada komponen utama untuk meregulasi tegangan dalam hal ini adalah ic referensi TL431 dan tidak lupa saya juga memeriksa optocoupler nya dan keduanya memang rusak ini bisa dipahami sebab saat ada lonjakkan tegangan dalam hal ini disebabkan oleh adanya petir maka ic referensi TL431 langsung short dengan demikian tegangan ke optocoupler pun menjadi melonjak akibatnya kedua komponen tersebut menjadi rusak atau short.

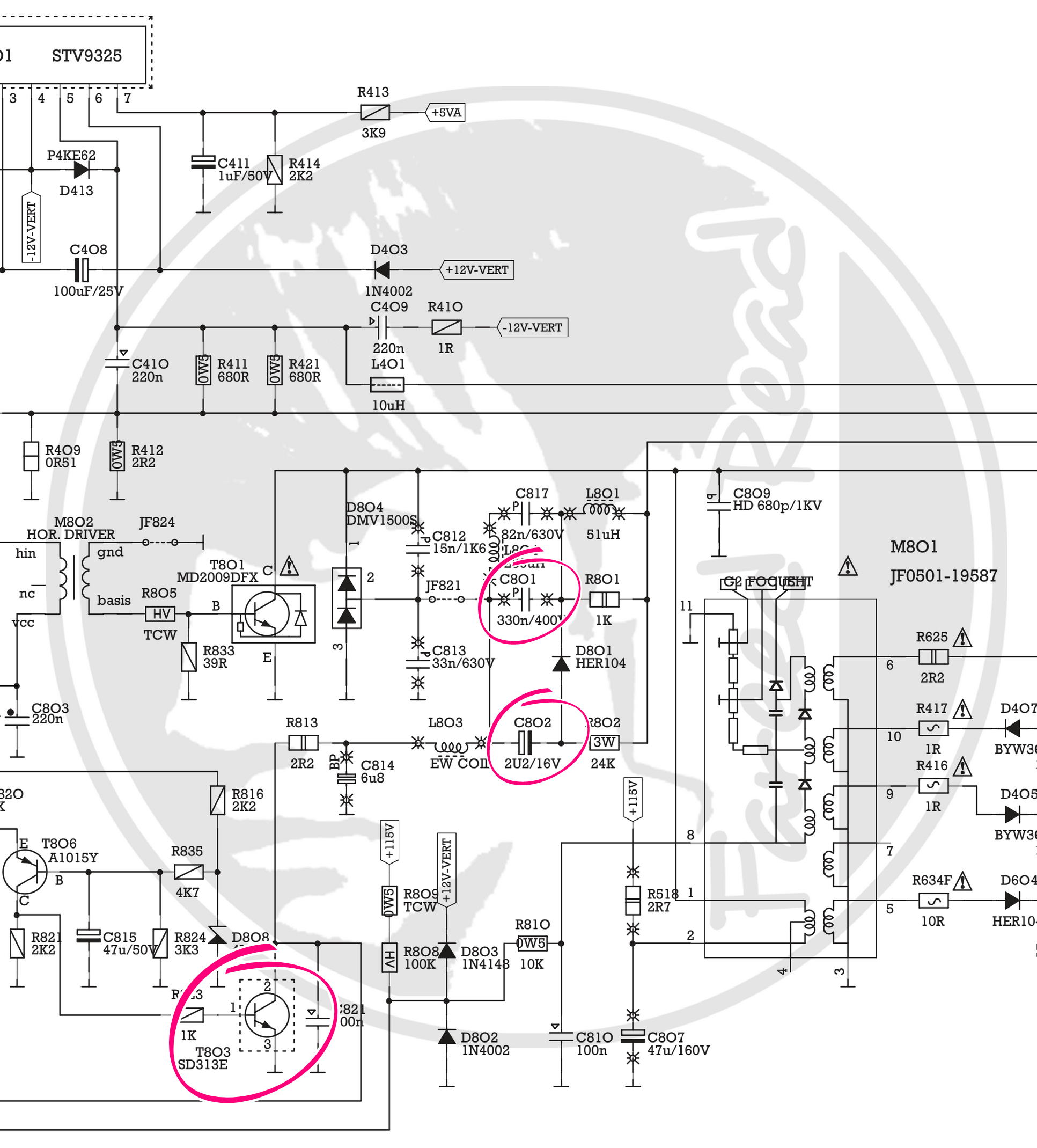

Setelah dilakukan pergantian komponen yang saya tandai pada skema diatas tadi, televisi pun kini hidup normal kembali.

TV Polytron

Untuk mempermudah dalam pekerjaan reparasi Televisi tentunya kita membutuhkan skemanya, jika kamu belum mempunyai skema TV Polytron silakan download pada halaman ini.

Semoga bermanfaat!

Cara Memperbaiki TV Polytron Layar Tampil Menyempit sekitar 1 cm Suara Normal

Pada artikel ini saya akan menceritakan pengalaman saya saat memperbaiki televisi polytron dengan kerusakan layar tampil menyempit Vertikal hanya sekitar satu sentimeter namun jika diperhatikan secara seksama pada layar yang tampil hanya sekitar 1 cm masih terlihat tulisan polytron yang juga menyempit menyesuaikan tampilnya layar saat itu. Secara garis besar penyakit pada televisi seperti itu bisa dipastikan bahwa yang bermasalah adalah bagian horizontal baik berasal dari yoke maupun dari komponen pendukung horizontal itu sendiri.

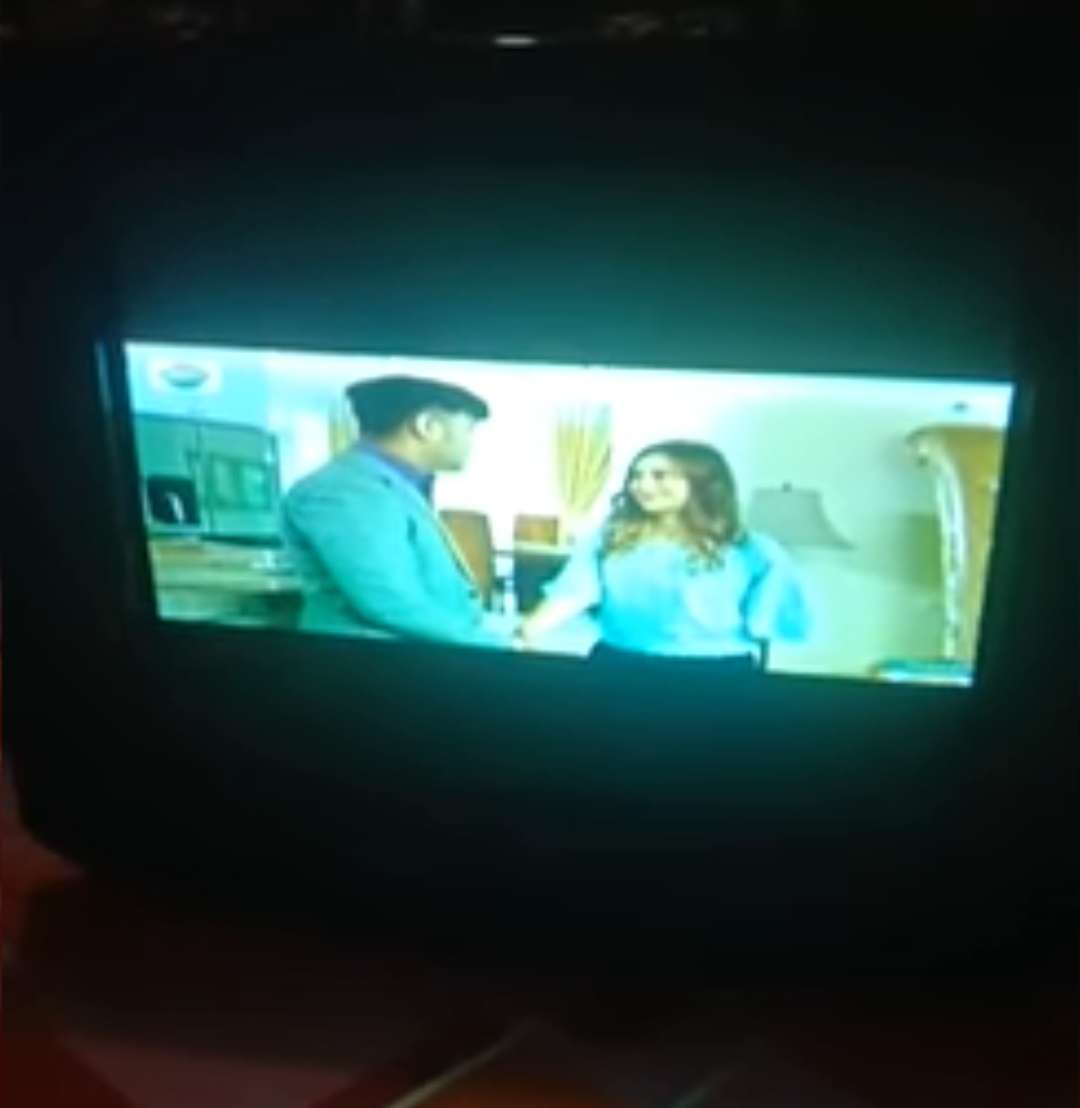

TV Polytron Layar Menyempit

Sebelum saya eksekusi terlebih dahulu saya tanya pemilik televisi dan katanya ketika sedang menonton tiba-tiba saja tampilan layar menyempit meskipun suara tetap normal, setelah itu baru saya coba dan ternyata benar saja hanya tampil menyempit Vertikal ditengah sekitar 1 cm saja, lalu langsung saja saya bongkar langkah pertama sebelum mencari letak kerusakan adalah dengan memperhatikan solderan kaki-kaki komponen terutama kaki komponen yang rentan menghasilkan panas seperti kaki ic vertikal, kaki komponen power supply dan lainnya.

Raster hanya tampil Vertikal

Setelah dirasa cukup kini saatnya memperhatikan fisik komponen dan didapatkan elko dengan kode C802 terlihat pecah dan langsung saja saya ganti namun sampai disitu tampilan masih saja tetap seperti sebelumnya.

Karena layar masih tampil meskipun hanya sekitar 1 cm saja vonis terhadap yoke batal sebab tulisan masih terlihat meski menghimpit, artinya ada komponen yang nilainya menurun bahkan hampir putus di jalur horizontal yang mengakibatkan kurangnya pelebaran terhadap tampilan horizontal, setelah pemeriksaan komponen yang berkaitan dengan bagian horizontal didapatlah sebuah kapasitor dengan kode C801 yang nilainya sudah sangat rendah dan boleh dikatakan putus ya, setelah dilakukan pergantian kini layar pun sudah terbuka penuh namun ada sedikit masalah dengan bentuk tampilan layar nya yaitu EW koreksi nya tidak bekerja dan perhatian tertuju kepada transistor EW dengan kode T803, setelah dicek ternyata benar saja transistor tersebut benar-benar rusak.

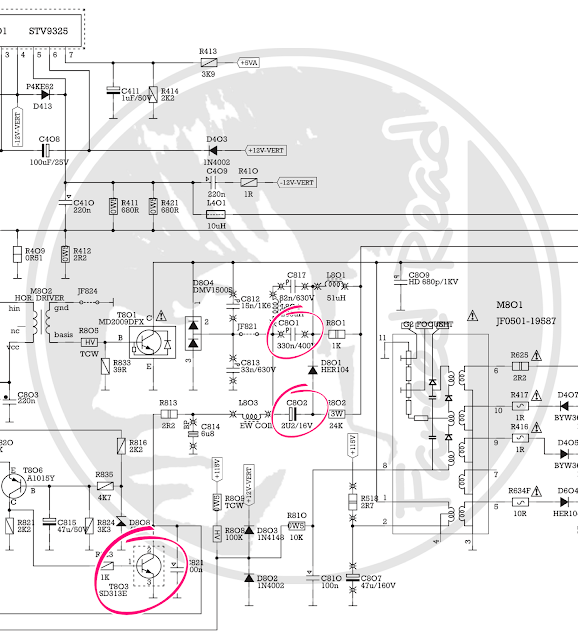

Komponen yang rusak pada bagian Horizontal

Setelah dilakukan pergantian transistor EW koreksi tersebut kini televisi polytron pun menyala sempurna dengan normal.

TV Polytron

Untuk mempermudah dalam pekerjaan reparasi Televisi tentunya kita membutuhkan skemanya, jika kamu belum mempunyai skema TV Polytron silakan download pada halaman ini.

Semoga bermanfaat!

Cara Mengatasi TV China Blanking Garis-garis Putih

 Hari ini saya mendapatkan servis panggilan untuk memperbaiki televisi yang katanya sudah beberapa hari ini susah tampil gambar tapi suara bagus, sebelumnya harus menunggu sekitar lima menitan untuk bisa normal seperti biasanya namun katanya untuk hari ini sudah tidak bisa, hanya suara saja. Setelah saya tiba dirumah user seperti biasanya saya coba dulu hidupkan televisi tidak lupa dihidupkan juga receiver parabola nya, karena kebanyakan didaerah saya tidak tertangkap siaran UHF semuanya memakai parabola, setelah televisi dan receiver hidup saya perhatikan tampilan raster televisi ternyata blanking putih dengan garis garis seperti halnya kebesaran tegangan screen.

Layar Blanking

Setelah kesing televisi terbuka saya langsung tertuju kepada setingan trimpot screen yang ada pada body flyback dan langsung memutar nya dan saya perhatikan layar televisi masih saja seperti sebelumnya meskipun trimpot dikurangi ataupun ditambah namun kalau saya perhatikan memang ada sedikit penyesuaian saat saya memutar mutar trimpot screen yang artinya jalur ABL masih berfungsi semestinya.

Sebelum eksekusi jalur-jalur screen, terlebih dahulu melakukan solder ulang pada kaki kaki komponen terutama yang biasanya menghasilkan panas berlebih diantaranya untuk kaki kaki dari ic vertikal, kaki kaki komponen power supply dan kaki komponen lainnya yang kelihatan sedikit sudah retak. Kini waktunya eksekusi jalur screen yaitu sebuah kabel dari Flyback yang terhubung langsung dengan pcb Matrix RGB, pertama saya pasang probe hitam Multitester ke ground yang ada di pcb matrix RGB kemudian probe merah langsung ke kabel screen tadi untuk mengukur tegangan screen yang umumnya ada pada kisaran dibawah 500V, setelah itu televisi saya hidupkan dan tampilan layar televisi pun terlihat agak gelap, lalu saya putar trimpot screen hingga layar televisi pun tampil normal dan tegangan screen menunjukkan sekitar 250Van, ah ternyata penyakitnya terletak pada solderan bagian bawah mesin televisi yang sudah banyak yang retak pikirku. Namun ternyata saat probe merah saya lepaskan penyakit televisi pun kembali kambuh, tapi saat probe merah saya tempel kan lagi tampilan televisi pun kembali normal, lho kok bisa?

Saat blanking tegangan terukur sekitar 500V

Ya sudah saya solder ulang kapasitor yang terhubung diantara kabel screen dengan ground, karena saya berpikiran bahwa penyakit seperti ini berkebalikan dengan kondisi saat kapasitor tersebut short yang mengakibatkan layar gelap sekali.

Kapasitor Tegangan Screen

 Setelah itu televisi saya hidupkan dan saya atur kembali trimpot screen nya hingga tampilan layar televisi normal dan kali ini tanpa terhubung dengan probe Multitester sekaligus artinya bahwa memang penyakit televisi tersebut akibat dari solderan kaki kapasitor yang ternyata tidak tersambung. Kini televisi pun kembali normal.

Cara Memperbaiki TV Polytron Vertikal Menyempit

 Sering mengerjakan perbaikan televisi panggilan atau call job dirumah pemilik televisi apalagi perbaikan televisi polytron seringkali dapat dikerjakan secara cepat namun lain halnya dengan televisi punya sendiri dirumah kadang agak males memperbaikinya terlebih penyakitnya kadang muncul kadang normal, penyakit televisi yang televisi saya alami adalah gambar Menyempit atas bawah atau kerusakan pada bagian vertikal namun kadang normal kadang kambuh.

Gangguan vertikal menyempit

Lama keamanan lebih sering terjadi, barulah saya buka untuk diperbaiki, saya mulai ukur kaki kaki dari ic vertikal dan terukur normal sebab saat dilakukan pengukuran gambar yang tampil memang lagi normal, nah inilah pusing nya penyakit televisi yang belum benar-benar rusak. Saat mesin dipasang dan saya hidupkan televisi nya tampilan normal namun ketika pcb mesinnya saya goyangkan gejala kadang muncul kadang normal kadang hanya tampil pelangi. Pusing kan? Kalau saya sudah merasa pusing saya biasanya dibiarkan dulu nanti kalau sudah fresh dilanjutkan kembali, begitu seterusnya sampai enggak kerasa udah hampir seminggu mangkrak.

Akhirnya sambil melihat skema bagian vertikal sambil dilakukan pengukuran saat televisi dalam kondisi kambuh didapatkan tegangan pada pin 1 ic vertikal lebih besar dari pin 7, artinya dijalur pin 1 ada resistor yang rusak atau kendor solderannya meskipun saat diamati solderannya bagus, sebab saat mesinnya digoyangkan kadang kambuh kadang sembuh. Resistor yang saya curigai adalah resistor feed back R408, resistor ini di pcb terpasang jenis SMD jadi solderannya tidak kelihatan retak atau enggak nya. Tanpa pikir panjang langsung saja saya ganti dengan resistor biasa 2K2 dan saya coba hidupkan televisi akhirnya sampai saat ini tidak terjadi gangguan lagi, artinya analisia kerusakan atau penyakitnya memang berada pada resistor tersebut.

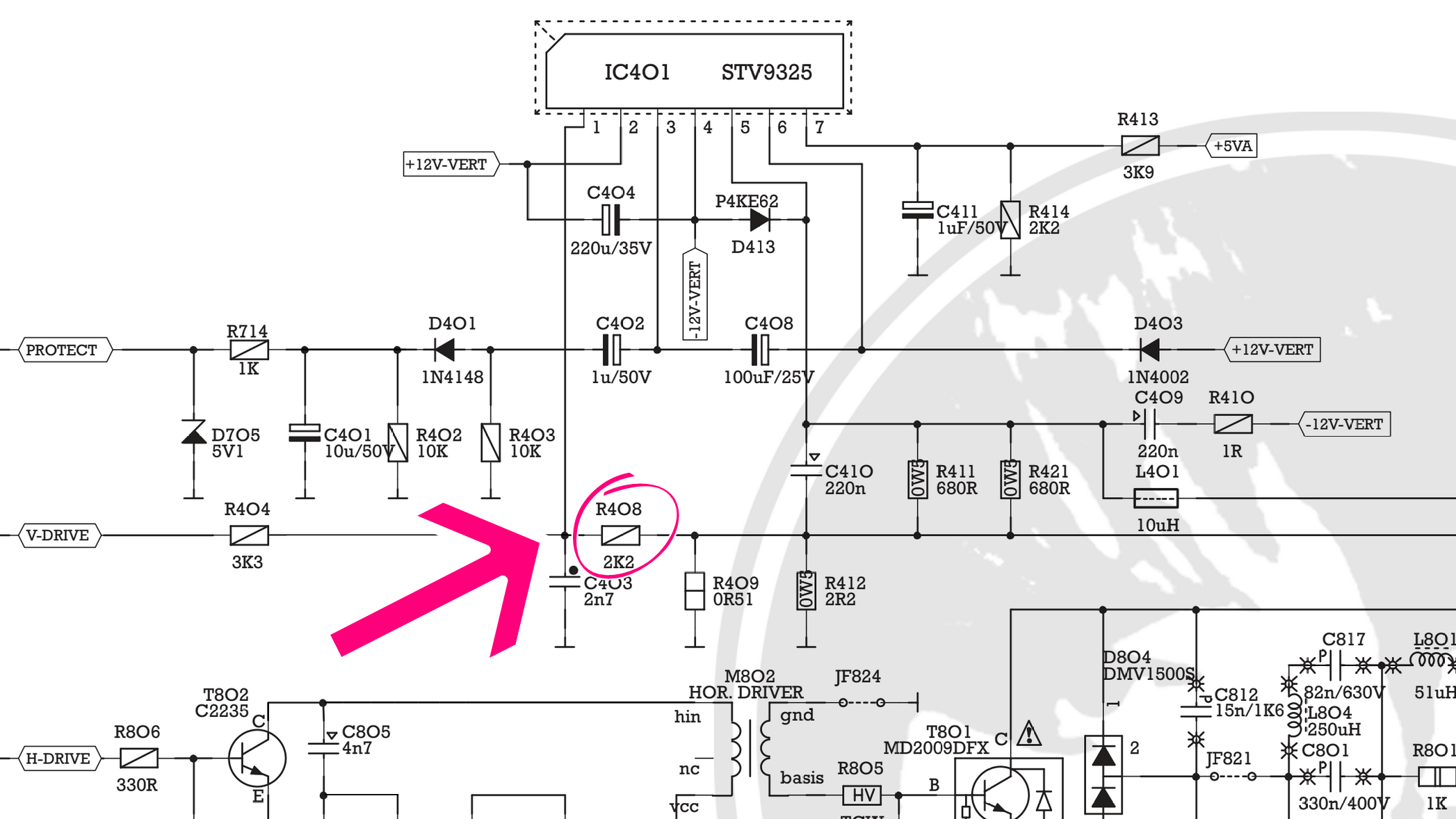

Resistor penyebab gambar menyempit

Untuk mempermudah dalam pekerjaan reparasi Televisi tentunya kita membutuhkan skemanya, jika kamu belum mempunyai skema TV Polytron silakan download pada halaman ini.

Semoga bermanfaat!

Cara Memperbaiki TV Polytron Layar Gelap Meskipun Mesin Hidup Normal

 Saat mendapatkan servis panggilan alias call job memperbaiki jaringan receiver parabola saat selesai mau pulang disuruh memperbaiki tv polytron yang katanya bekas pemakaian main playstation serta disuruh dibawa pulang untuk dikerjakan dirumah katanya biar santai. Sebelum saya bawa pulang tidak lupa saya coba dulu untuk saya perkirakan kerusakannya, televisi saya hidupkan dan diamati ternyata memang layar gelap meskipun ditunggu beberapa saat, untuk memastikan saya dengarkan suara didalam televisi tersebut dan ternyata ada suara bergetar bagian vertikal yang menandakan mesin bekerja karena apabila bagian vertikal bekerja sudah pasti bagian horizontal pun bekerja karena semua tegangan vertikal diambil dari trafo flyback dan sistem protek pada tv polytron berasal dari bagian vertikal, jika vertikal bermasalah televisi akan protek.

Sesampainya dirumah televisi pun saya buka dan setelah terbuka saya coba nyalakan terlihat sebuah kapasitor gosong dan keluar asap, dalam hati wah betapa mudahnya ternyata kapasitor H- Pulse rusak yang menyebabkan tv layar gelap, segera setelah itu saya ganti kapasitor H-pulse tersebut dan televisi saya hidupkan kembali, apa yang terjadi? Ternyata televisi pun masih seperti semula, semua tegangan normal, mesin bekerja tapi layar masih gelap.

Kapasitor ABL atau H-pulse

 Saya coba naikan vr screen ternyata tampilan blanking tanpa OSD, kemungkinan masih bermasalah pada jalur H-pulse atau ABL tadi, ambil skema dan urut jalur nya, tes masing-masing komponen pada jalur tersebut hingga didapatkan resistor R725 nilainya tak terhingga alias sudah putus, resistor tersebut berjenis SMD pada mesin tv tersebut, sangat kecil butuh ketelitian untuk menemukannya, karena nilainya sudah diketahui 103 pada badan SMD, saya ganti dengan resistor biasa 10K.

Resistor penyebab gambar gelap

Setelah pergantian kapasitor H-pulse dan Resistor R725 saya coba hidupkan televisi nya dan akhirnya layar televisi pun menampilkan tulisan POLYTRON berwarna putih dengan latar biru artinya kini televisi pun hidup normal kembali.

Untuk mempermudah dalam pekerjaan reparasi Televisi tentunya kita membutuhkan skemanya, jika kamu belum mempunyai skema TV Polytron silakan download pada halaman ini.

Semoga bermanfaat!

Mengatasi TV Polytron Tegangan Sekunder 12V Drop Sekitar 7V

 Sebenarnya saya lebih suka memperbaiki televisi polytron karena hampir semua model TV polytron untuk skemanya hampir mirip bahkan untuk nama dan nilai komponen nya cenderung sama untuk itu ketika ada call job reparasi Televisi polytron saya selalu bersemangat apalagi katanya televisi polytronnya hanya tampil led indikator nya saja dan kebanyakan untuk yang baru pertama mengalami kerusakan sejak televisi itu dibeli maka sudah dipastikan kerusakannya adalah area vertikal, baik solderan pada kaki vertikal sudah kering, retak atau pecah maupun elko 1uF (C402) dari pin pump up menuju pin protek vertikal sudah kering hingga kapasitasnya menurun.

Namun ternyata kasus kerusakan televisi polytron tidak melulu soal kemudahan seperti yang saya sebutkan diatas, kadang juga menemukan kasus yang ternyata tidak bisa diselesaikan dengan cepat dan itu terjadi ketika menemukan kasus soal drop pada tegangan sekunder, kasus seperti itu sulit sekali dihadapi.

Skema PSU TV Polytron

Sebagai contoh saya menemukan kasus dimana tegangan sekunder utama 12V mengalami drop menjadi sekitar 7V  dimana tegangan ini yang menjadi tumpuan bagi tegangan 5VA dan tegangan 8V alhasil tegangan 8V hanya terukur 7.4V saja dan itu menjadikan bagian horizontal televisi polytron ini tidak bekerja. Saat standby tegangan 12V ini normalnya harus sekitar 10V karena saat televisi mulai hidup maka semua tegangan akan normal.

Dalam menghadapi tegangan drop seperti ini saya selalu curiga dengan elko pada tegangan tersebut dalam hal ini adalah elko C503 yang memiliki nilai 1000uF, saya meyakini bahwa kapasitas elko tersebut sudah berkurang atau nilai ESR nya sudah naik, lalu saya coba ganti elko tersebut dan mencoba menyalakan televisi dan hasilnya ternyata masih saja drop terukur sekitar 7V. Wah pusing nya mencari kerusakan semacam ini. Langkah selanjutnya adalah saya mencoba memasang lampu pijar 75W pada tegang b+, karena psu tv polytron tegangan sekunder akan normal ketika bagian horizontal sudah bekerja atas dasar itulah cara ini saya coba. Ketika televisi dihidupkan sambil memantau tegangan 12V tadi yang drop dan melihat tampilan avo meter benar saja tegangan yang tadinya drop sekitar 7V kini normal sekitar 11V lebih.

Pencarian penyebab tegangan sekunder televisi polytron ini pun terus dilanjutkan hingga akhirnya kecurigaan pun tertuju pada suspensi tegangan yang dilewati tegangan 12V tadi yaitu sebuah jumper induktor bernama L501, dalam keadaan standby dan dalam pengukuran tegangan yang drop tadi saya coba induktor L501 dijumper dan hasilnya ternyata tegangan yang drop tadi kini terukur sekitar 10V kemudian agar televisi tidak standby tombol CH+ pada bagian panel televisi saya tekan dan hasilnya televisi pun kini hidup normal. Setelah itu saya ukur semua tegangan sekunder hasilnya normal, tegangan b+ 115V, tegangan driver horizontal 38V, tegangan 12V, 8V, 5VA dan tegangan 5VD terukur sesuai.

Induktor suspensi

Jadi kesimpulannya kerusakan terjadi pada jumper induktor suspensi L501, solusi selain mengganti induktor tersebut bisa juga hanya dengan menjumper saja.
