Mengatasi TV Polytron Tegangan Vertikal Drop Naik Turun

 Kejadian ini sebetulnya baru saya hadapi karena hal ini sangatlah aneh karena tegangan positif 12V kadang - kadang drop menjadi 10V, 9V bahkan bisa sampai 7V alhasil televisi pun langsung protek. Sebelumnya televisi polytron ini saat pertama kali diservis kerusakan nya yaitu flyback bocor bagian bawahnya sampai-sampai kaki fusible resistor gosong, resistor 10K jalur ABL juga gosong. Lalu setelah dilakukan pergantian flyback, ic vertikal dan resistor ABL kini televisi pun menyala normal, dipakai kurang lebih 3 harian katanya mati lagi padahal protek lalu saya cek dengan menekan tombol ch+ sesaat televisi bekerja lalu protek lagi.

Sebelum televisi dibuka saya sudah meyakini bahwa ini merupakan problem vertikal seperti elko 1u sudah menurun kapasitas nya atau was was dengan pergantian Flyback yang saat ini banyak Flyback yang sering kembung karena kualitasnya yang jelek, lalu saya buka televisi tersebut dan coba nyalakan, lho kok televisi bisa menyala. Baru mau cek tegangan televisi pun kembali protek, ya sudah saya cek tegangan vertikal saat menghidupkan televisi dan didapatkan tegangan vertikal negatif - 11.5 dan positif  hanya sekitar 10V bergoyang, saat tegangan positif turun sekitar 9V tampilan layar televisi bagian atas ada garis melipat warna putih dan saat tegangan positif vertikal turun sampai sekitar 7V  bahkan sampai 3V televisi pun kembali protek. Nah masalahnya kini sudah diketahui bahwa tegangan positif vertikal kadang drop namun kadang juga bekerja baik.

Saya berfikir untuk membuat lilitan baru pada batang ferrit Flyback seperti cara untuk menambah tegangan vertikal yang kurang atau seperti cara membuat tegangan heater namun jika membuat lilitan baru untuk vertikal akan memerlukan banyak lilitan nya, sampai pada titik ini saya hampir menyerah namun tiba-tiba muncul ide untuk mengecek tegangan vertikal memakai bohlam lampu pijar motor 12V langsung pada kaki flyback bagian vertikal dengan harapan siapa tahu penyebab drop nya tegangan positif vertikal berasal dari Flyback yang kualitasnya jelek tadi. Saat saya coba cek tegangan negatif vertikal menggunakan lampu bohlam motor hasilnya bohlam motor menyala terang kini giliran kaki flyback untuk tegangan positif vertikal yang bermasalah tadi hasilnya lampu bohlam menyala terang juga itu artinya Flyback ternyata tidak bermasalah.

Setelah itu pengecekan saya lakukan setelah fusible resistor hasilnya untuk keduanya baik sisi positif maupun negatif lampu bohlam menyala terang namun saat pengecekan setelah dioda ada perbedaan yaitu untuk tegangan positif vertikal lebih redup dibandingkan dengan tegangan negatif vertikal dan masalahnya memang disitu. Karena sebelumnya fusible resistor dalam keadaan agak sedikit gosong akibat kerusakan Flyback sebelumnya maka saya meyakini bahwa kerusakan diakibatkan fusible resistor ini dan hasilnya setelah fusible resistor ini diganti maka tegangan positif vertikal kini stabil terukur sekitar 13V dan tampilan televisi kini normal kembali.

Fusible resistor yang rusak

Untuk skema TV Polytron lengkapnya bisa dilihat pada halaman ini

Download Skema TV Polytron HBT-01-05G dan Penjelasannya

Cara mengatasi TV China Gagal Start

 Kali ini saya mendapatkan servis panggilan untuk memperbaiki televisi china merek advance dengan kondisi standby lampu indikator merah menyala terus, saya coba tekan tombol power di remot televisi ada sedikit respon lampu indikator sedikit ngedip disertai suara gresek pelan pada speaker nya begitupun saat saya coba tekan tombol ch+, saya beranggapan masalah ini berasal dari bagian vertikal tanpa menunggu lama langsung saja saya buka chasing nya.

TV china Advance

Setelah chasing dibuka pertama kali saya lihat dulu dengan seksama kondisi mesin tv nya barang kali ada komponen yang secara kasat mata bermasalah atau elko kembung atau ada komponen yang gosong atau ada solderan yang retak dan ternyata ada elko kopel defleksi vertikal yang kembung dengan nilai 2200uf  mungkin itulah masalahnya dan langsung saja saya ganti elko tersebut.

Elko kembung

Setelah pergantian elko bagian vertikal yang kembung tadi saya coba nyalakan dan hasilnya ternyata masih saja seperti sebelumnya, lanjut pemeriksaan kepada setiap tegangan keluaran power supply pertama tegangan b+ keluar 115V, kemudian tegangan vertikal sekitar 26V, tegangan audio sekitar 15V ketika saya langsung cek tegangan 8V dan tegangan 5V kok tidak ada, ini dia penyebab nya. Langsung saya urut ke jalur utamanya yang menuju jalur 8V tadi dan ternyata kok hanya terukur 8V juga yang seharusnya 15V sesuai yang tertulis di pcbnya. Tegangan drop seperti ini biasanya penyebabnya adalah elko pada jalur power supply tersebut sudah rusak atau nilainya sudah menurun langsung saja saya lepas elko dengan nilai 470u tersebut dan ternyata benar saja salah satu kakinya sudah korosi, meski terlihat baik namun ternyata bagian kakinya hampir putus akibat korosi tersebut.

Penyakit TV China Gagal Start

Setelah dilakukan pergantian elko bagian jalur power supply tersebut dan saya coba hidupkan televisi nya terdengarlah bunyi getaran pada yoke yang artinya vertikal telah bekerja dan televisi pun kini hidup normal.

Cara Mengatasi TV Polytron Layar Gelap Setengah Bagian Atas

 Pengalaman memperbaiki televisi kali ini adalah memperbaiki televisi polytron dengan gejala kerusakan tampilan layar hanya setengah di bagian bawah sedangkan bagian atasnya gelap seperti gambar berikut ini.

Kerusakan televisi polytron gambar setengah

Pada gambar diatas ini saya pastikan bahwa kerusakan ada pada bagian vertikal yang terganggu kerjanya sehingga tampilannya tidak normal. Fokus pekerjaan pada bagian atau area sekitar vertikal saja. Menurut informasi pemilik kadang-kadang bisa tampil penuh. Setelah televisi saya bongkar saya fokus pada bagian vertikal tadi dan pengetesan pada jalur power supply vertikal itu sendiri dan saya mendapati jalur dari elko dengan kode C413 patah sehelai rambut, entah bagaimana bisa terjadi demikian namun masalah televisi polytron gambar hanya setengah ini kini sudah ditemukan sumber masalahnya.

Setelah jalur saya kikis untuk disambungkan ternyata lebih baik disambungkan menggunakan kabel seperti ini.

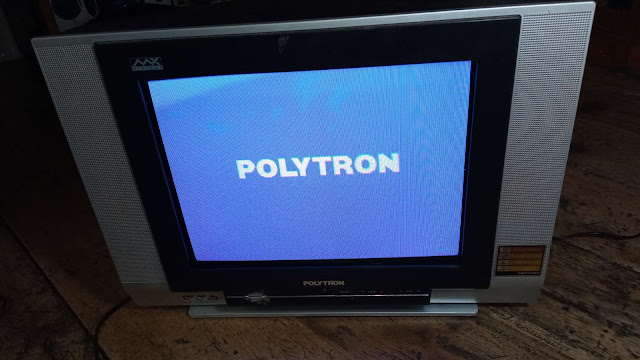

Setelah melakukan penyambungan kini televisi pun normal kembali.

Jadi jika menemukan masalah pada televisi seperti ini yaitu gambar televisi hanya setengah untuk awal pemeriksaan cobalah periksa elko untuk power supply ic vertikal bisa saja elko sudah turun kapasitasnya atau seperti saya tadi mendapati jalur elko putus, semoga bermanfaat.
